Solarleistung rechnen ...

veröffentlicht am 09.02.2023 mit 215 Worten - Lesezeit: 2 Minute(n) in * REISEN * WOHNMOBILE *

Noch habe ich meinen überdachten Stellplatz für den Lkw, dort steht er während der reisearmen Zeit im Winter. Das ist an sich nicht schlecht, hat aber einen kleinen Nachteil:

Unter dem Dach liefert die Solaranlage genau gar keinen Strom. So habe ich es mir zur Angewohnheit gemacht, alle 4-8 Wochen das Fahrzeug bei sonnigem Wetter ein bis zwei Tage ins Freie zu stellen, um die Selbstentladung der Bordbatterie zu kompensieren. So war es auch gestern wieder.

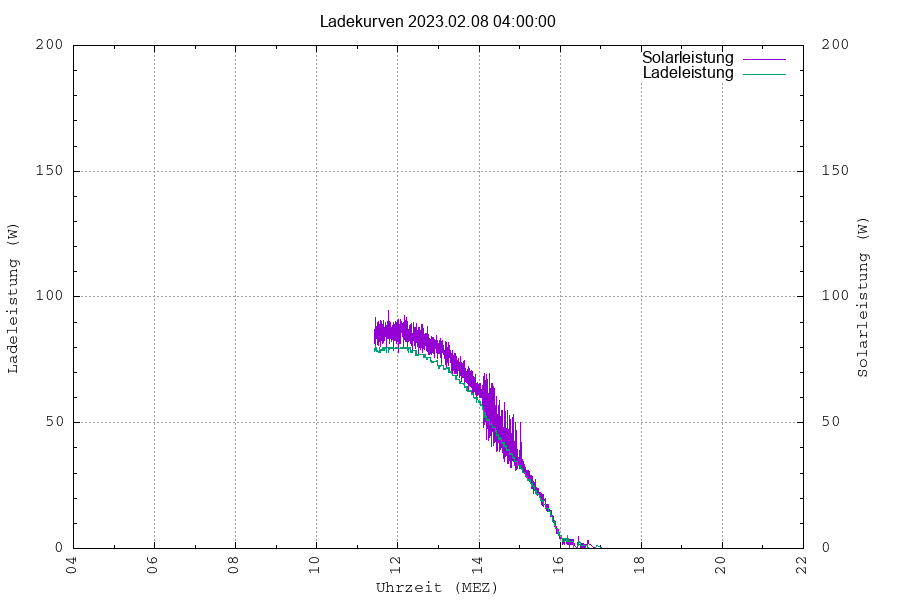

Aus Neugierde habe ich meine SD-Karte gesteckt, um die Ladedaten zu protokollieren, das sieht erstmal ganz gut aus:

Die Batterie wird in der Spitze mit knapp 80 Watt geladen. Die rechnerische Gegenprobe sieht so aus:

Lt. sunearthtools ergibt sich für die Mittagszeit hier am Ort ein Sonnenstand von 22,2° über dem Horizont. Bei waagerechter Ausrichtung der Solarpaneelen (3Stck. à 66W) errechnet sich die zu erwartende Leistung zu

3 * 66W = 198W
198W * sin(22,2°) = 74,8W

Nach wie vor ist die Anlage also gut in Schuss.

Der Verlauf sieht schön glatt aus, aus dem Vergleich der violetten mit der grünen Kurve kann man den Wirkungsgrad des MPPT-Reglers abschätzen.

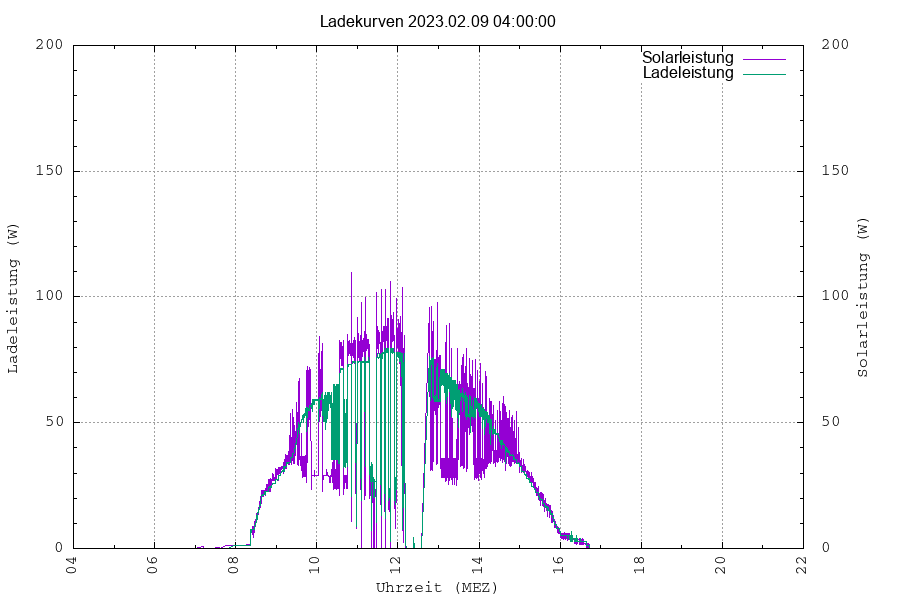

Die Bedingungen am zweiten Tag waren bei weitem nicht so schön, durchziehende Wolken sorgten für ein “richtig schön zerrissenes Diagramm”:

Aber sowas hatte ich ja hier schon mal gezeigt …
